简单讲解钢丝折弯机的结构和原理

发布时间:2021-08-31

  现在,很多金属产品成型企业均在使用2D与3D的钢丝折弯机,但是经过这几年技术升级后,3D钢丝折弯机性能好得多、精度更精 准、速度更快。有不少人就问了,钢丝折弯机做为当下流行的机器,那么它的结构主要包括哪些呢?

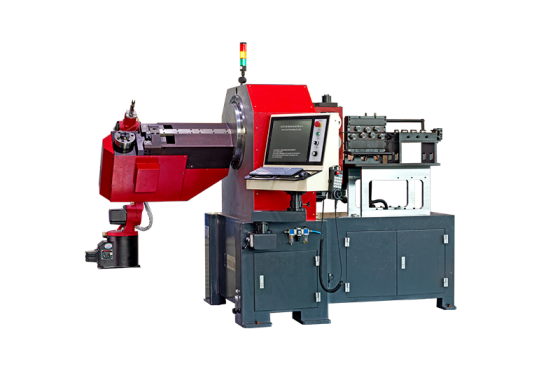

钢丝折弯机


  奥领钢线折弯机的主要结构主要有以下核心部件:转臂、折角器、切刀、送线架、调直结构、驱动器、电脑、送线箱。

  1、转臂:钢丝折弯机通过转臂的转动,实现3D空间角度成型;

  2、折角器:主要是折线功能,不同的角度用不同的折角器;

  3、送线架:主要用于钢丝折弯机送线;

  4、驱动器:把电脑程序转化为电机运行指令,用来控制伺服电机的一种控 制 器,属于伺服系统的一部分,主要应用于高精度的定位系统;

  5、调直结构:用于线材调直;

  6、送线架:承载线材,在钢丝折弯机主机的拉力作用下输出线材;

  7、电脑:控制驱动器,编排生产产品的程序。

  关于钢丝折弯机结构经过这样一讲解是不是清晰很多了?接下来,就来了解一下它的工作原理:

  钢丝折弯机它是送线轴、转臂轴(转头轴)、切刀轴、进退轴、折角轴等五个伺服电机配合成型,通过转头轴的旋转成型各种角度,成型后,由伺服剪切断,再生产下一件。
