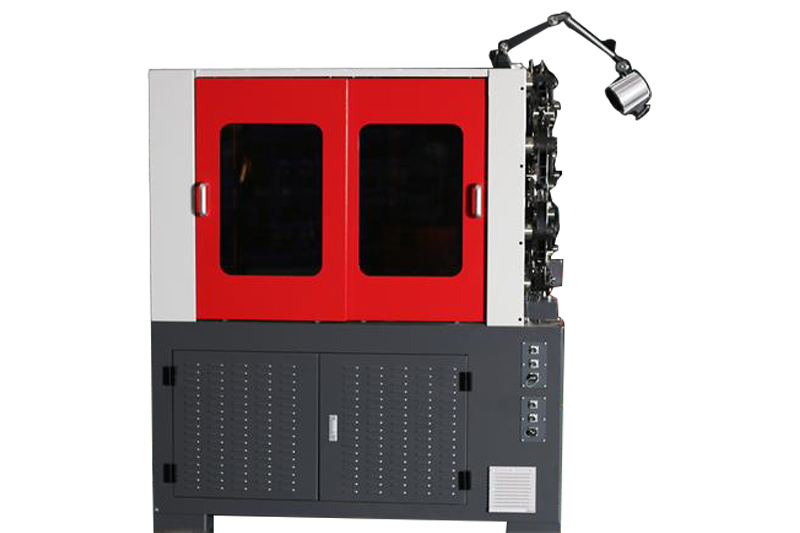

WF-525R凸轮弹簧机

    奥领高性价比的凸轮弹簧机介绍:

    智能电脑系统

    两组送线箱,调机方便、操作简单,

    旋转翻线功能

    轻巧灵活、速度快 无噪音

    进口伺服电机
立即咨询
产品参数

机型参数 WF-520R WF-525R WF-538R
加工线径(MM) 0.5-2.0 0.5-2.5 1.0-3.8
轴数 5--6 5--6 5--6
最大送线长度(MM) 无限长 无限长 无限长
最大送线指令值(MM) 9999.99 9999.99 9999.99
最小送线指令值(MM) 0.01 0.01 0.01
最大送线速度(M/MIN) 100 100 100
送线轮组数 2 3 3
转芯电机功率(KW) 0.4 0.4 1
转线电机功率(KW) 2 2 3.5
送线电机功率(KW) 3.5 3.5 5.5
凸轮电机功率(KW) 3.5 3.5 4.5
卷曲电机功率(KW) 0.4 0.4 1
转线弹簧机总功率(KW) 9.8 9.8 15.5
压缩机空气压力(KG/CM) 5--6 5--6 5--6
探头(PC) 4 4 4
机身尺寸(长*宽*高)(M) 1.37*1.1*1.65 1.42*1.1*1.65 1.88*1.45*1.80

产品细节图

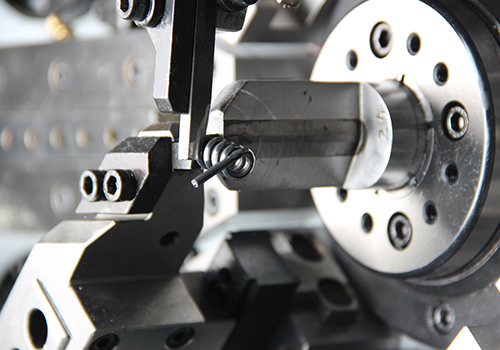

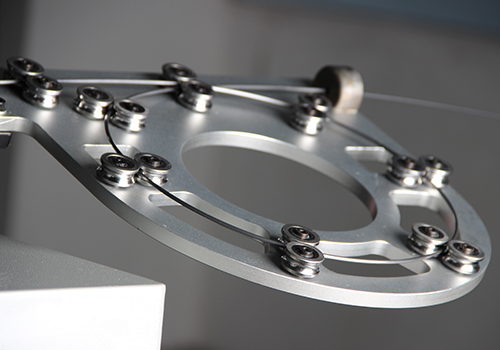

进口马达力矩大 校线盘轻盈,进口轴承,过线快稳。

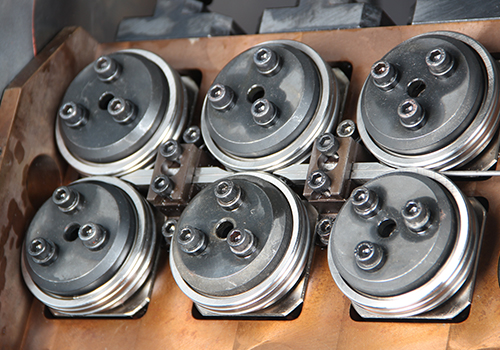

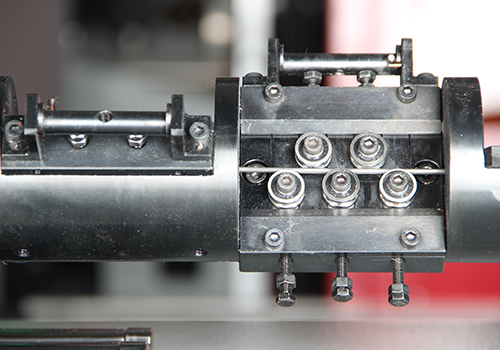

一体式记忆校直装置,效率高。 一体式铸造送线结构,耐用稳定更好。

设备优点

  1、转线弹簧机采用专业级工业电脑智能操作系统,多种语言显示、操作简洁易懂,人机对话简便、易调试,功能丰富,能满足复杂多任务要求。行业独创领先的ARM运动系统计算,为弹簧机提供更稳定可靠、更灵活、响应速度更快、自由扩展性更为宽广的伺服运行系统。

  2、运行系统智能过载保护、送线架断线自动检测及报警,智能灵敏的保护模块能为操作者以及机器安全提供有效保护。

  3.、来自意大利技术合作设计的送线箱配合新创的机电分离模式,不仅能有效加快送线速度、提高送线精度,还可以在确保精度和速度的同时,同步高速稳定转线。给生产调试带来极大的改善,尤其是在复杂产品调试时,降低了对技术人员的要求、降低调机难度节约时间,大幅度提高生产速度,有效提高生产效率。

  4、纵横整体式校线调直结构,行程短、校直快且稳定、省时易调,实用性强。

  5、机器设计采用欧美风格及生产制造工艺,产品高端大气实用。深受东南亚、中东、欧美等国外市场青昧。机型设计及其技术受专利保护

  6、转线弹簧机使用非触碰式光学感应记忆原点开关,保障机器性稳定

  7、弹簧机使用日本进口山洋伺服电机、进口高精轴承齿轮、进口电子电气元件及其高精密减速机为机器运行稳定高能提供有效的保障,延长机器使用寿命

  8、高精密配合的滑块刀具,配合机器运行为产品的成型进一步提供精度保障!
