WF-236 10轴无凸轮电脑弹簧机

    奥领数控一直专注于线材成型设备的研发生产,目前为市场提供的转头线材折弯机具备以下特点:
    转头不转线360度旋转
    800mm超大工作区
    内模可支持不同R角
    校直装置可进
立即咨询
产品参数

机型 WF-236 WF-236R WF-420R WF-600R WF-800R
加工线径 (MM) 0.3-2.5 0.5-2.5 1.2-4.2 2.5-6.0 4.0-8.0
轴数 10-16轴 12-16轴 12-16轴 12-16轴 12-16轴
最大送线长度 (MM) 无限长 无限长 无限长 无限长 无限长
最大送线指令值(MM) 9999.99 9999.99 9999.99 9999.99 9999.99
最小送线指令值(MM) 0.01 0.01 0.01 0.01 0.01
最大送线速度(M/MIN) 100 100 90 80 80
滑座电机功率(KW) 7*0.75 1.2*8 2.0*8 2.7*8 5.5*8
转芯电机功率(KW) 0.4 0.4 1 2 2.7
转线电机功率(KW) 2.7 2.7 7.5 15
卷曲电机功率(KW) 0.4 0.4 1 2 2.7
送线电机功率(KW) 2.7 2.7 5.5 15 15
总功率(KW) 8.75 15.8 27 54.5 79.5
压缩机空气压力(MPA) 0.7-0.8mpa 0.7-0.8mpa 0.7-0.8mpa 0.7-0.8mpa 0.7-0.8mpa
探头(PC) 4 4 4 4 4
机身尺寸(长x宽x高) 0.85*1.42*1.55(M) 1.3*1.3*1.7(M) 1.75*1.65*1.85(M) 3.8*1.8*2.25(M) 4.1*2.36*2.38(M

产品细节图

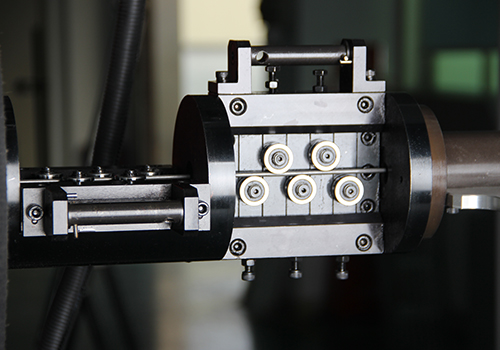

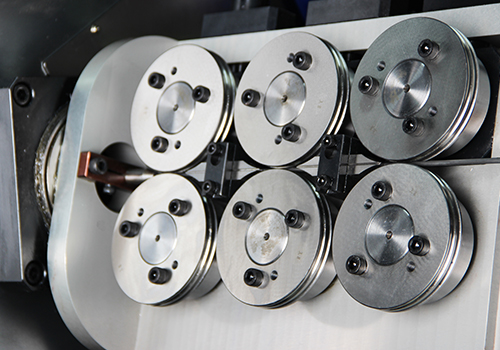

重型高精导轨更耐用更稳定 简单易用的快速调直机构

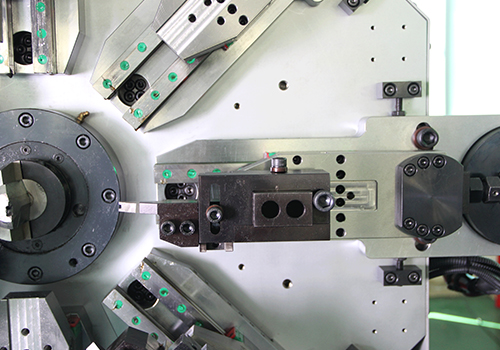

特殊设计坚固的转芯结构 一体化送线箱更快稳
设备优点

  1、无凸轮弹簧机设计彻底摆脱使用凸轮片来调节,调机技术要求降低,调机时间大幅度减少,比使用凸轮调机至少快50%以上

  2、日本进口山洋电机,进口高精密轴承零件、进口重型导轨,提高动作精度,保障机器运行稳定、耐用并有效延长使用寿命

  3、芯棒保护装置、操作系统保护装置、送线架断线报警、安全门保护机制,为操作者以及机器提供全方位保护

  4、8个手臂滑座全部配置带刹车装置的进口山洋电机,匹配高精度减速机,为每一步成型动作的稳定和精度提供保证.有效保障滑座不溜刀,延长使用寿命,保证生产安全

  5、使用非触碰式光学感应记忆原点开关,保证机器性稳定同时为机器动作科学的提供最大动力

  6、无凸轮弹簧机设计采用欧美风格及生产制造工艺,产品高端大气。深受东南亚、中东、欧美等国外市场青昧。机型设计及技术受专利保护

  7、先进智能的专业级工业电脑操作系统,多种语言显示、操作界面易懂易操作、功能丰富能满足复杂多任务要求。行业成熟的ARM运动系统计算,为机器提供更稳定可靠、更灵活、响应速度更快、自由扩展性更宽广的伺服运行系统。
