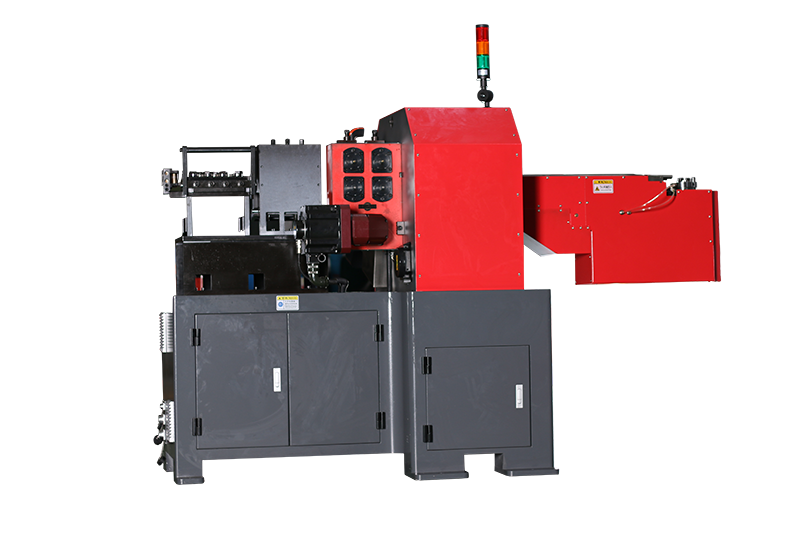

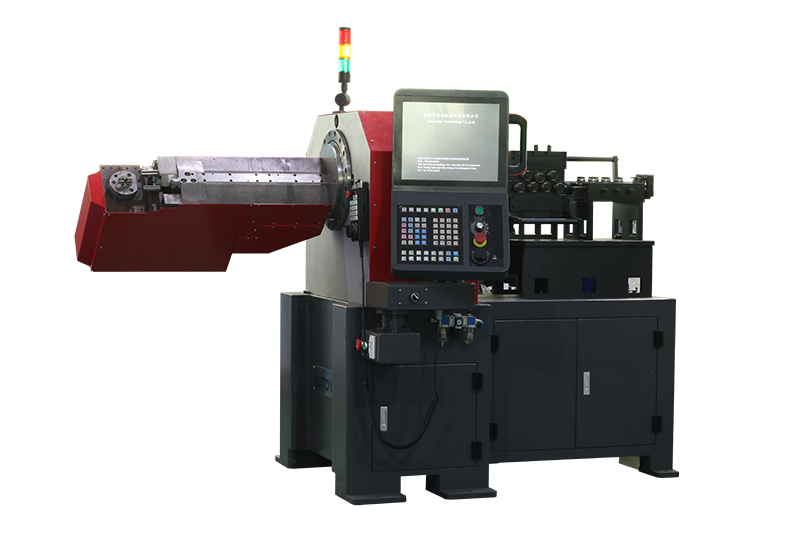

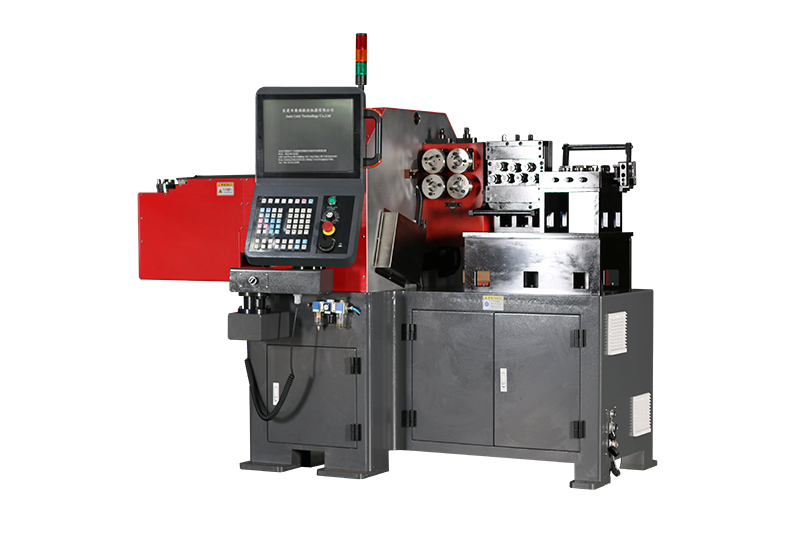

WB-3D416R 3D线材成型机

    奥领3D线材成型机简介


    转头不转线360度旋转

    800mm超大工作区

    内模可支持不同R角

    校直装置可进退平移
立即咨询
产品参数

机型 WB-3D408R WB-3D410R WB-3D413R WB-3D416R
加工硬线线径(MM) 2.0-4.5 3.0-6.0 3.0-7.0 6.0-8.5
加工软线线径(MM) 3.0-8.0 3.5-10.0 4.0-13.0 8.0-16.0
线材成型机轴数 4 4 4 4
扭转/切刀电机功率 2.7kw 5.5kw 5.5kw 11kw
送线电机功率 2kw 5.5kw 5.5kw 11kw
转头电机功率 2.7kw 5.5kw 5.5kw 5.5kw
校线器进退电机 2.0KW 2.0KW 2.0KW 3.5kw
总功率(KW) 9.4 kw 18.5 KW 18.5 KW 31 kw
压缩机空气压力(KG/CM) 5-6KG/CM 5-6KG/CM 5-6KG/CM 5-6KG/CM
机身尺寸(长*宽*高)(M) 2.2*1.0*1.55 2.5*1.4*1.65 2.7*1.55*1.65 3.7*2.6*2.0
重量(KG) 2000 2200 2500 4000

产品细节图

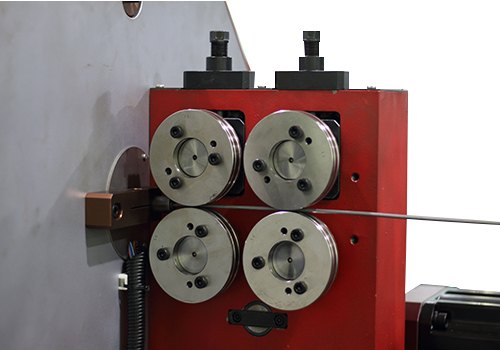

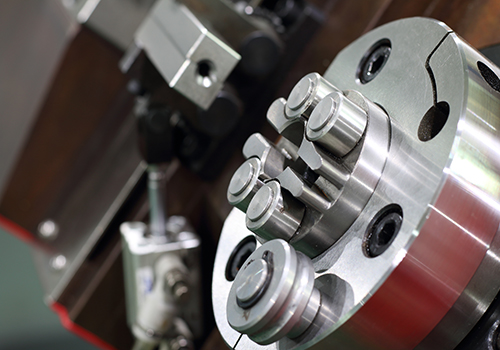

送线箱一体式精铸结构,精度高 内模可旋转可折多个R角,操作更简单

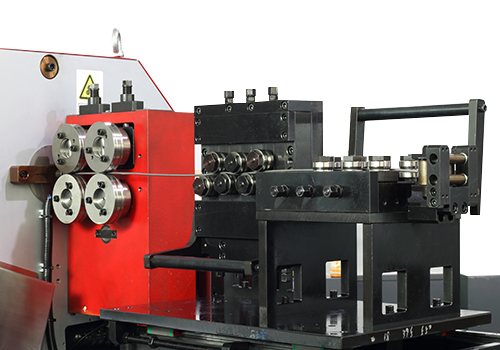

转头臂长850mm,可360度旋转,高速稳定性好 校直器可进退,精度高
产品十大优势:
  1、转头线材成型机原理是转头不转线支360度旋转,内模可旋转支持多个R角成型,确保生产运行快速稳定;生产速度高于国内同行20%以上。

  2、智能电脑,操作简单方便,易学易懂。

  3、多组日本进口伺服电机与减速机,精度高免维护,使用寿命长

  4、一体式精密成型送线箱,精度高,稳定性好,耐用不变形。

  5、机器运行噪音小,采用德国进口皮带传动。

  6、轴承/齿轮/导轨/丝杆等重要零部件采用日本/台湾进口配件,质保一年,设备更耐用可靠。

  7、线材成型机送线精密度高,可以做2.0-16 mm 线径范围内的线材成型产品,误差降到0.16 mm

  8.  生产大线径换线难,支持钢丝对接机的配套使用,让机器操作更方便。

  9、校直器支持进退。

  10、完善的售后服务体系:广东省范围内24小时到达维修,省外48小时到达维修,江浙沪均有售后服务点,提供技术培训支持!
