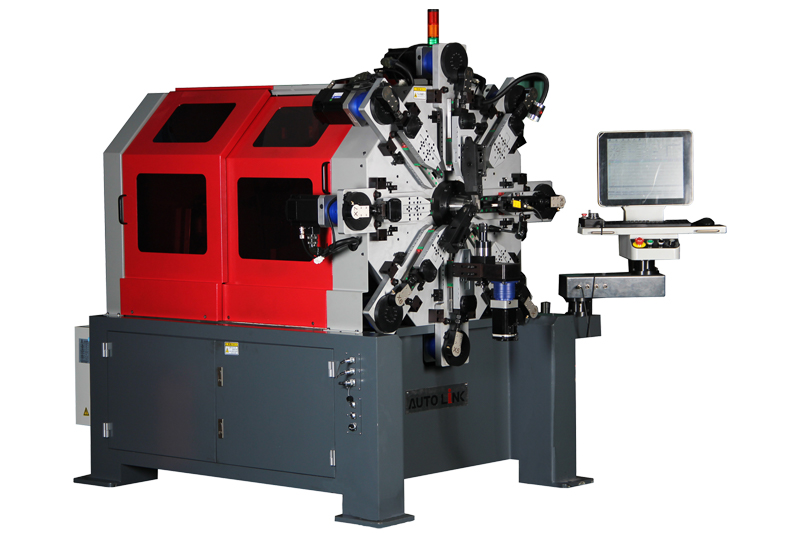

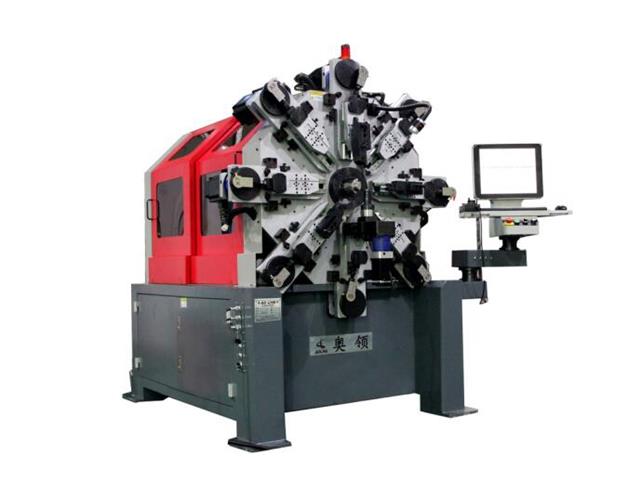

WF-1245R无凸轮弹簧机

    功能与特点:
    一、调试简易快速
    二、简单高效的调直装置
    三、高速转动的高精度送线箱
    四、支持芯棒整体进退(可选)
立即咨询
产品参数

机型参数 WF-1225R WF-1245R WF-1260R WF-1280R
加工线径(MM) 0.5-2.5 1.2-4.5 2.5-6.0 4.0-8.0
无凸轮转线弹簧机轴数 12--14 12--14 12--14 12--14
最大送线长度(MM) 无限长 无限长 无限长 无限长
最大送线指令值(MM) 9999.99 9999.99 9999.99 9999.99
最小送线指令值(MM) 0.01 0.01 0.01 0.01
最大送线速度(M/MIN) 100 80 80 80
滑座电机功率(KW) 1.2*8 8*2.0 2.7*8 5.5*8
转芯电机功率(KW) 0.4 1 2 2
转线电机功率(KW) 2.7 2.7 7.5 15
送线电机功率(KW) 2.7 7.5 15 15
卷曲电机功率(KW) 0.4 1 2 4.5
总功率(KW) 16.2 34.8 54.5 80.5
压缩机空气压力(KG/CM) 5--6 5--6 5--6 5--6
探头(PC) 4 4 4 4
机身尺寸(长*宽*高)(M) 1.7*1.45*1.7 2.2*2.0*2.1 3.4*1.85*2.3 4.5*2.36*2.4

产品细节图

重型高精导轨更耐用更稳定 简单易用的快速调直机构
特殊设计坚固的转芯结构 一体式铸造送线结构,耐用稳定更好。

设备优点

  1、无凸轮设计彻底摆脱使用凸轮片来调节,调机技术要求降低,调机时间大幅度减少,比使用凸轮调机至少快50%以上

  2、弹簧机采用日本进口山洋电机,进口高精密轴承零件、进口重型导轨,提高动作精度,保障机器运行稳定、耐用并有效延长使用寿命

  3、无凸轮转线弹簧机具备芯棒保护装置、操作系统保护装置、送线架断线报警、安全门保护机制,为操作者以及机器提供全方位保护

  4、8个手臂滑座全部配置带刹车装置的进口山洋电机,匹配高精度减速机,为每一步成型动作的稳定和精度提供保证.有效保障滑座不溜刀,延长使用寿命,保证生产安全

  5、无凸轮转线弹簧机使用非触碰式光学感应记忆原点开关,保证机器性稳定同时为机器动作科学的提供最大动力

  6、弹簧机设计采用欧美风格及生产制造工艺,产品高端大气。深受东南亚、中东、欧美等国外市场青昧。机型设计及技术受专利保护

  7、先进智能的专业级工业电脑操作系统,多种语言显示、操作界面易懂易操作、功能丰富能满足复杂多任务要求。行业成熟的ARM运动系统计算,为机器提供更稳定可靠、更灵活、响应速度更快、自由扩展性更宽广的伺服运行系统。
